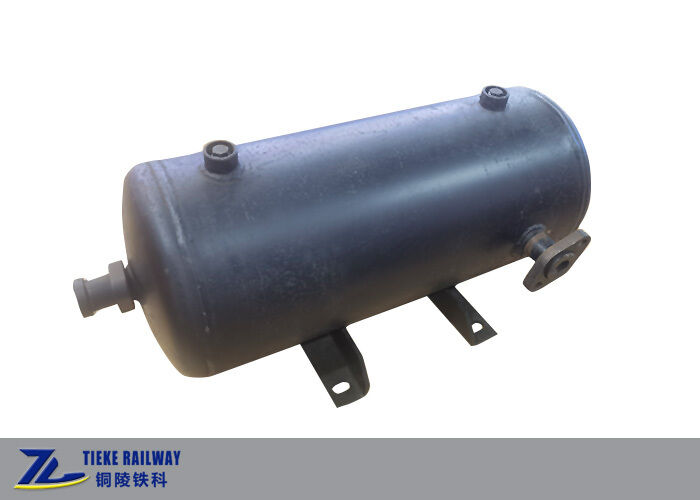

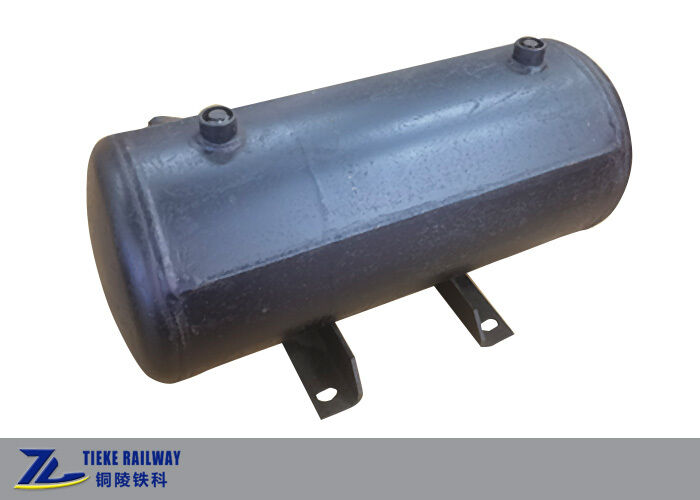

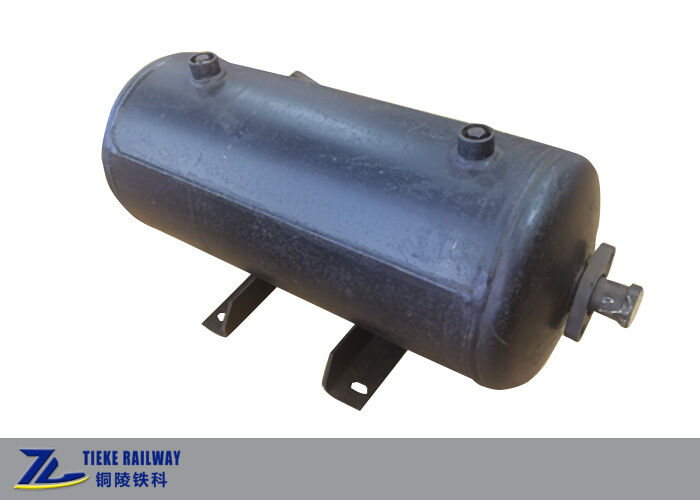

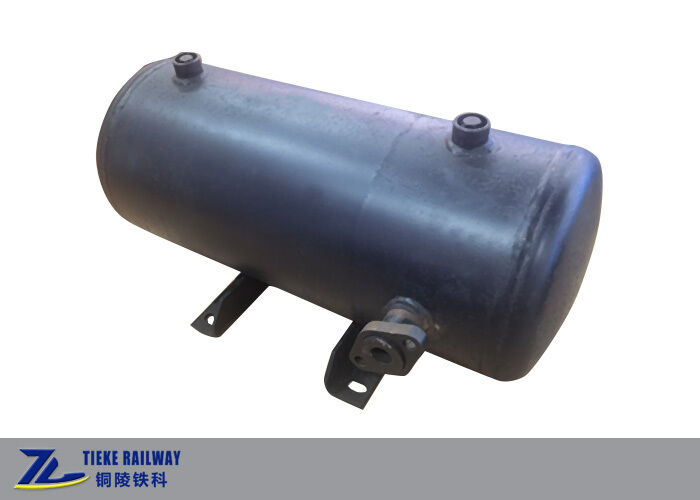

화물차 브레이크 시스템용 듀얼 컴포넌트 용접 철도 공기 저장소 11*17

화물차 브레이크 시스템용 듀얼 컴포넌트 용접 철도 공기 저장소 11*17

용접된 철도 공기 저장소

듀얼 컴포넌트 공기 브레이크 저장

화물차 브레이크 시스템 저수지

원래 장소:

중국

브랜드 이름:

OEM Customized

인증:

TB/T 1900, International Railway Pressure Vessel Spec

모델 번호:

11*17

저희와 연락
조회를 요청하다
제품 세부 정보
모델:
11*17 이중 구획 용접 철도 공기 저장소
정격 볼륨:
작업실 11L, 감압실 17L (공차 +/- 1%)
평가 된 작업 압력:
600 kPa
수압 시험 압력:
900Kpa
전반적인 차원:
길이 715mm x 외경 219mm
리프팅 구멍의 중심 거리:
580 mm
주요재료:
Q245R 탄소강/스테인리스강(옵션)
순중량:
42kg(탄소강) / 36kg(스테인리스강)
실행 표준:
TB/T 1900 철도 산업 표준 및 국제 철도 압력 용기 사양
지불 및 배송 조건
최소 주문 수량
10개
가격
USD 100-600 / Piece
포장 세부 사항
내부에 흰색 맞춤형 폼 포지셔닝 블록이 있는 판지 상자
배달 시간
생산 15~30일, 재고 3~7일
지불 조건
T/T,L/C,웨스턴 유니온
공급 능력
달 당 500 조각
제품 설명

듀얼 컴포넌트 용접 철도 공기 저장소 11*17

제품 개요

이 이중 방실 공기 저장 용기는 철도 화물차 공기 브레이크 시스템에 특별히 설계 된 무거운 용량 용접 공기 저장 용기입니다.철도 공기 제동 장비의 핵심 부품으로, 그것은 내부 격리판과 함께 통합 된 용접 된 공기 저수기 구조를 채택하며 탱크를 각각 11L 및 17L의 명목 부피로 독립된 두 개의 밀폐 된 방으로 나눈다.철도 브레이크 밸브 120형용, 이 철도 공기 저장소는 기차 서비스 브레이킹, 압력 유지 및 느린 방출 기능을 위해 안정적이고 신뢰할 수있는 공기 압력 지원을 제공합니다.전 세계 표준 철도 화물차량에 널리 적용됩니다..

기본 구조 및 설계 장점

  • 융합 용접 구조:통합 된 실린더 몸체와 타원형 머리 밀폐와 함께 완전한 매듭없는 용접 과정을 채택합니다. 전통적인 플랜지 조립 구조와 비교하면이 용접된 공기 저장소는 더 높은 구조적 경직성을 가지고 있습니다., 공기의 누출 위험이 0이고 진동 저항이 더 강하며 철도 운영의 장기 고주파 진동 작업 조건에 적응합니다.
  • 두 개의 독립적인 칸막이의 설계:이중 상자 공기 저장소는 11L 작업 공기 방과 17L 압력 감소 공기 방으로 정확하게 나뉘어져 있습니다. 두 방은 상호 간섭없이 독립적으로 작동합니다.정밀한 공기 제어 실현, 효율적으로 열차 제동 감도를 최적화하고 안정적인 스테이지 제동과 느린 방출 성능을 보장합니다.
  • 프리미엄 압력 용기 재료:고품질의 Q245R 압력 용기 강철 또는 맞춤형 스테인레스 스틸 재료로 만들어졌습니다. 두꺼운 실린더 벽은 압력 저항을 보장합니다.부식 저항성 및 낮은 온도 적응성, 복잡한 철도 작업 환경의 엄격한 서비스 요구 사항을 충족합니다.
  • 표준화된 인터페이스 및 설치:각 방의 표준 공기 가닥 인터페이스와 바닥 배수 플러그로 장착되어 파이프 라인 연결, 매일 배수 및 유지 관리를 용이하게합니다.통합 승강석 디자인은 빠르고 단단한 바닥 프레임 설치를 실현, 일반 철도차량 장착 표준과 호환됩니다.

기술 사양

항목사양
모델11*17 듀얼 컴포넌트 용접 철도 공기 저장소
명목 부피작업 챔버 11L, 압력 감소 챔버 17L (내용률 +/- 1%)
평점 작업 압력600kPa
수압 시험 압력900kPa
전체 차원715 mm (길) x 219 mm (외선 지름)
리프팅 홀의 중심 거리580mm
주요 자료Q245R 탄소 강철 / 스테인리스 강철 (선택)
순중량42kg (탄소 강철) / 36kg (무화강)
실행 표준철도 산업 표준 TB/T 1900 및 국제 철도 압력 용기 사양을 준수합니다

제품 성능 및 품질 보장

우리 철도 공기 저장소 제품은 100% 수압 압력 강도 테스트, 공기 밀도 테스트, 웰드 비 파괴 테스트 (MT / RT) 및 볼륨 캘리브레이션 등 엄격한 공장 테스트를 통과합니다.통합 용접 구조는 공기 누출 및 구조 실패의 숨겨진 위험을 제거, 고밀도의 철도 시나리오에서 장기적인 안정적인 운영을 보장합니다. 모든 제품은 완전한 생산 인증서를 가진 공식적인 명판으로 표시됩니다.글로벌 프로젝트 검사 및 수용을 지원하기 위한 시험 보고서 및 품질 문서.

적용 범위

이 이중 칸막이 용접 된 공기 저장소는 곡물 홉퍼 워크, 오픈 톱 워크, 탱크 워크 및 기타 표준 철도 차량을 포함하여 다양한 철도 화물 워크에 보편적으로 적합합니다.그것은 120-형 공기 브레이크 시스템의 일치 핵심 부분입니다., 국내 및 국제 철도 리노베이션 및 새로운 건설 프로젝트에서 널리 사용됩니다. 글로벌 철도 장비 공급업체와 엔지니어링 계약자가 선호합니다.

사용자 정의 서비스

우리는 스레드 표준 변환 (NPT / G 스레드), 크기 조정, 표면 항 진식 처리,재료 업그레이드 및 독점적인 로고 표시글로벌 철도 부품 조달 및 프로젝트 지원 필요에 대한 원스톱 솔루션을 제공합니다.

대용량 주문, 맞춤형 매개 변수 또는 OEM 협력을 위해 요금을 위해 우리의 판매 팀에 문의하십시오.
