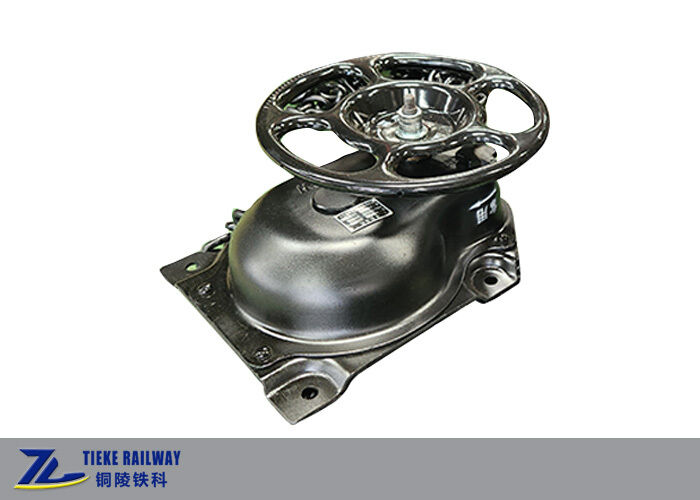

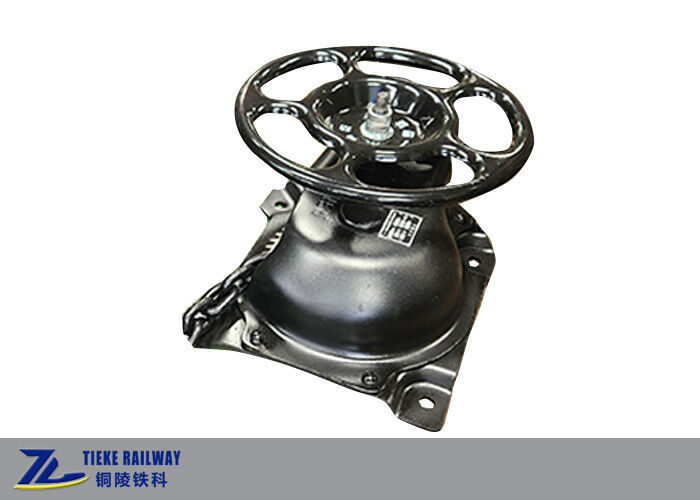

NSW 철도 핸드 브레이크 머신 수직 휠 400mm 주철강 잠금 장치 포함

NSW 철도 핸드 브레이크 머신 수직 휠 400mm 주철강 잠금 장치 포함

NSW 철도 핸드 브레이크 머신

수직 휠 주철강 하우징

체인 와인딩 잠금 메커니즘

원래 장소:

중국

브랜드 이름:

Tieke

인증:

ISO 9001:2015

모델 번호:

ᄋ

저희와 연락
조회를 요청하다
제품 세부 정보
이름:
NSW 핸드 브레이크 기계 철도 화물차용 수직 휠 브레이크
애플리케이션:
철도 화물차용 핸드 브레이크
핸드 휠 직경:
400mm
입력 토크:
156Nm
출력 체인 힘:
>=10kN
차원:
400mm x 522mm x 214mm
설치 구멍 크기:
직경 18mm
릴리스 토크:
브레이크 토크보다 낮음
무게:
36 Kg
지불 및 배송 조건
최소 주문 수량
협상 가능
가격
negotiable
포장 세부 사항
나무 케이스
배달 시간
1~2개월
지불 조건
T/T,L/C
공급 능력
매년마다 20000개 세트
제품 설명

화물 열차용 NSW형 철도 핸드 브레이크 장치

NSW형 핸드 브레이크 장치는 주차 또는 입환을 위해 모든 종류의 철도 화물 열차에 적용 가능합니다. 주로 케이스, 베이스, 핸드 휠, 속도 조절 핸들, 구동축, 체인 와인딩 샤프트 및 잠금 메커니즘으로 구성됩니다. 핸드 휠에는 방향 표시 'ON' 및 'OFF'가 인쇄되어 있으며, 명판은 케이스에 부착되어 있습니다.

작동 지침

  • 켜기: 속도 조절 핸들을 똑바로 세운 다음 핸드 휠을 시계 방향으로 돌려 제동력을 생성하고 유지합니다.
  • 끄기: 속도 조절 핸들을 고정한 상태로 핸드 휠을 약 40도 반시계 방향으로 돌리면 핸드 브레이크가 해제됩니다. 해제에 필요한 토크는 제동 시 입력 토크의 약 50%입니다.
  • 감속: 속도 조절 핸들을 반시계 방향으로 수평 위치로 돌립니다. 이때 스파인 텅은 작동하지 않습니다. 필요한 경우 핸드 휠을 시계 방향으로 돌려 제동하고 언제든지 반시계 방향으로 돌려 해제할 수 있습니다.
  • 잠금: 삼각형 키로 작동하는 브레이크 잠금 장치가 장착되어 있습니다. 핸드 브레이크를 잠그려면 제동 후 케이스 왼쪽 하단의 잠금 탭을 키가 움직이지 않을 때까지 시계 방향으로 돌립니다. 잠금 기능을 해제하려면 키를 반시계 방향으로 돌립니다.

주요 기술 매개변수

핸드 휠 직경400mm
입력 토크156 N·m
체인 출력 최대 힘≥10 kN
치수400mm × 522mm × 214mm
설치 구멍 크기∅ 18 mm
무게36 kg

왜 Tieke Railway를 선택해야 할까요?

Tieke Railway는 철도 차량 및 차량 부품을 직접 제조 및 수출합니다. 철도 차량 및 대차 제조 분야에서 10년 이상의 경험을 바탕으로 1435mm, 1000mm, 1067mm 및 1520mm를 포함한 다양한 게이지에 대한 핸드 브레이크 장치 및 대차 부품을 설계할 수 있습니다. 정확한 견적을 위해 도면이나 기술 요구 사항을 보내주십시오.
