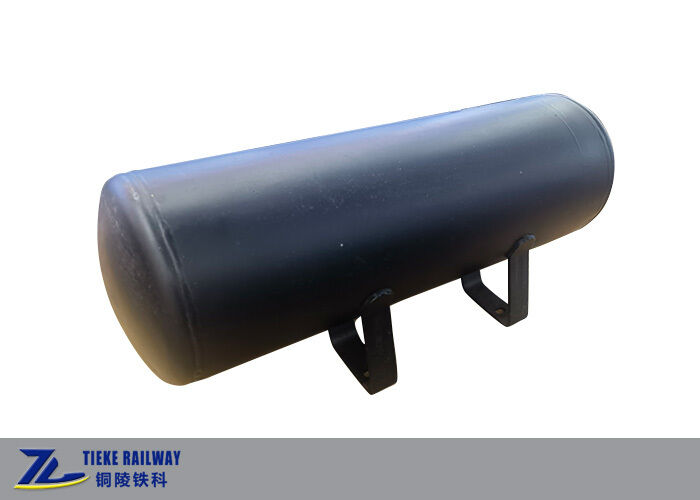

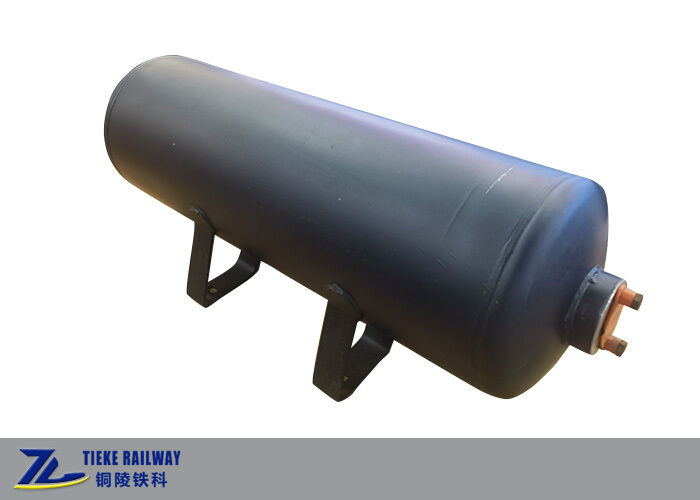

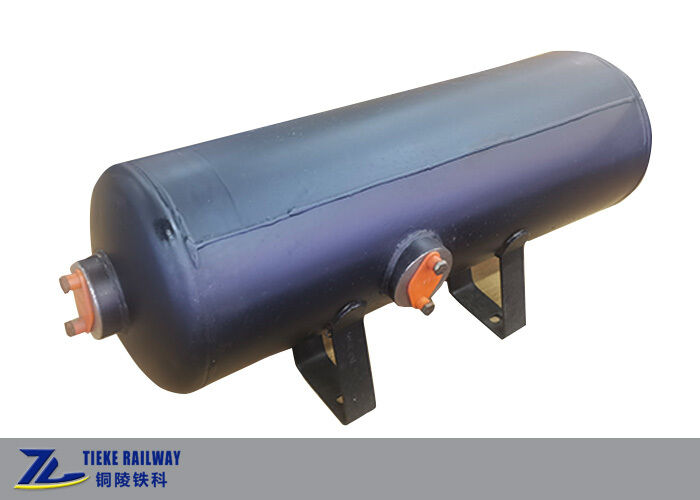

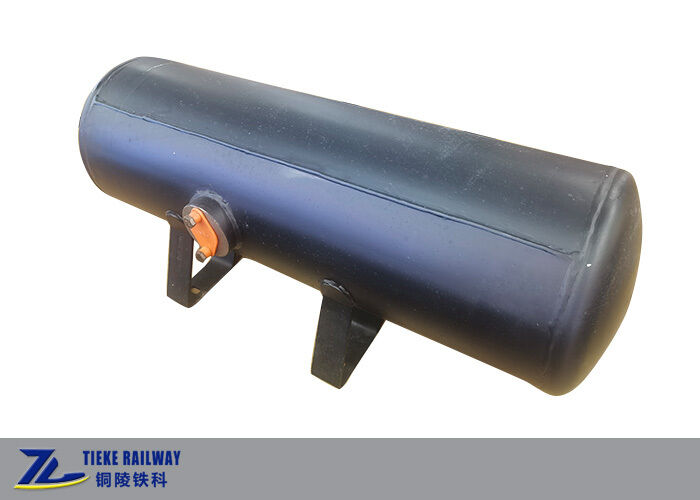

이중 챔버 공기 저장 탱크 11*50 복합 철도 공기 브레이크 이중 공기 저장 탱크

이중 챔버 공기 저장 탱크 11*50 복합 철도 공기 브레이크 이중 공기 저장 탱크

이중 챔버 공기 저장 탱크 11x50

철도 공기 브레이크 이중 저장 탱크

복합 공기 브레이크 저장 탱크

원래 장소:

중국

브랜드 이름:

OEM Customized

인증:

TB/T Standard, GB150 (EN 286 optional)

모델 번호:

11*50

저희와 연락
조회를 요청하다
제품 세부 정보
모델:
11*50
큰 챔버 볼륨:
50L (보조탱크)
작은 챔버 볼륨:
11L (운영 저수지)
전체 길이:
963mm
실린더 외경:
303 밀리미터
중심 높이:
200 +/- 1mm(실린더에서 장착 표면까지)
설계 작업 압력:
0.6MPa(600kPa)
정수압 테스트 압력:
1.2 MPa
기밀 시험 압력:
0.7 MPa
재료:
압력 용기 강철 Q245R / Q345R
구조:
내부 분리판이 있는 용접 강철 실린더, 옵션 행거 브래킷
애플리케이션:
철도 화물차, 호퍼 왜건, 탱크 왜건 에어 브레이크 시스템
적용 가능한 왜건 유형:
K3, K13 호퍼 왜건; GQ70, GN70 탱크 왜건
검사기준:
TB/T 철도 표준, GB150; EN 286 선택 사항
표면 처리:
샌드 블라스팅 + 철도 부식 방지 도료
부속품:
배수 플러그, 리프팅 행거(옵션)
지불 및 배송 조건
최소 주문 수량
10개
가격
USD 100-600 / Piece
포장 세부 사항
내부에 흰색 맞춤형 폼 포지셔닝 블록이 있는 판지 상자
배달 시간
생산 15~30일, 재고 3~7일
지불 조건
T/T,L/C,웨스턴 유니온
공급 능력
달 당 500 조각
제품 설명

이중 챔버 공기 저장소 11*50 결합 철도 공기 브레이크 이중 공기 저장소

간략 한 소개

이건듀얼 챔버 공기 저장소(또한 결합 저장, 이중 공기 저장) 은 철도 화물차 공기 브레이크 시스템에 특별히 설계된 통합 압력 용기이다.그것은 하나의 껍질 안에 보조 저수지와 작동 저수지를 통합, 가스 상호 통신 없이 완전히 독립된 두 개의 공기 챔버를 보장하기 위해 단단한 내부 파티션으로 분리됩니다.

이 철도 공기 브레이크 저수지는 두 개의 저수지를 하나의 집합체로 결합함으로써, 실내 설치 공간을 효율적으로 절약하고, 연결 파이프 라인, 브래킷 및 고정 장치의 양을 줄입니다.그리고 롤링 스탠드의 전체 타라 무게를 낮추는. K3, K13 시리즈 홉퍼 바고, GQ70 / GN70 시리즈 홉퍼 바고와 같은 철도 홉퍼 바고와 탱크 바고에 널리 적용됩니다.

압력 용기 등급의 철판으로 만들어져 있으며, 용접된 접착형 머리가 있습니다. 모든 용접은 파괴적이지 않은 테스트를 거칩니다.각 단위는 배달 전에 수정 압력 시험과 공기 밀착 시험에 적용됩니다., 철도 열차의 압력 용기 요구 사항을 준수합니다. 선택적 헝거 브래킷은 바구니 하부 프레임에 직접 장착 할 수 있습니다.해상 운송 및 장기적인 야외 서비스를 위해 맞춤 페인팅 및 항성 경화 코팅을 공급 할 수 있습니다..

주요 특징

  • 분리 된 두 개의 공기 방: 50L 보조 저수 + 11L 작동 저수
  • 통합 결합 구조, 바그인 하부 프레임에 대한 컴팩트 레이아웃
  • 가열 시트, 엄격한 수정 및 공기 밀도 검사에 대한 완전한 NDT
  • 작업 압력 0.6 MPa, 표준 철도 화물 공기 브레이크 시스템에 적합
  • 선택적인 햄버거 브래킷, 배수 플러그 및 사용자 정의 포트 배열
  • TB/T 철도 표준을 충족합니다. EN 286 준수 요청에 따라 제공됩니다.
  • 가혹한 운영환경에 대비한 중력식성 경화 방지 코팅

기술 데이터 시트

항목사양
제품 이름이중실 공기 저장장 (연합 저장장)
모델11*50
방의 부피큰 챔버: 50L (지원 탱크); 작은 챔버: 11L (운동 탱크)
전체 길이가963mm
실린더의 바깥 지름303mm
중앙 높이 (실린더와 장착면)200 +/- 1mm
설계 작업 압력0.6 MPa (600 kPa)
수정적 시험 압력1.2 MPa
공기 밀착 테스트 압력0.7 MPa
소재압력 용기 강철 Q245R / Q345R
구조내부 분리판과 함께 용접 된 철 실린더, 선택적인 핸저 브래킷
적용철도 화물차고, 호퍼차고, 탱크차고 공기 제동 시스템
적용 가능한 차량 유형K3, K13 홉퍼 워크; GQ70, GN70 탱크 워크
검사 표준TB/T 철도 표준, GB150; EN 286 선택
표면 처리모래 분쇄 + 철도 경화 방지 페인트
부속품배수 플러그, 리프팅 핸더 (선택)

대용량 주문, 맞춤형 매개 변수 또는 OEM 협력을 위해 요금을 위해 우리의 판매 팀에 문의하십시오.
